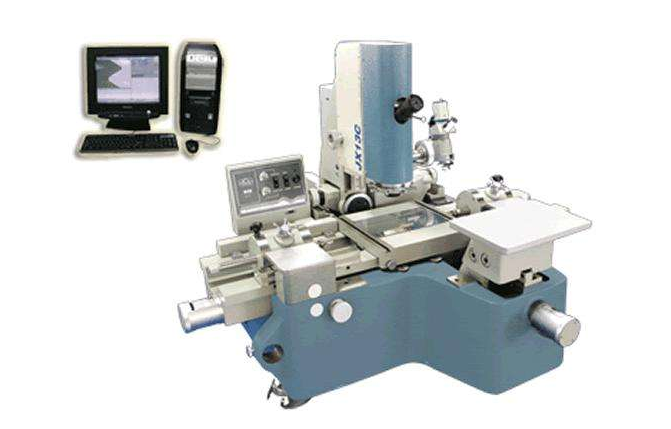

視頻萬能工具顯微鏡 主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
主顯微鏡可左右偏擺，適用于螺旋狀零件測量。
帶有頂針架、V形支架、分度頭、測高裝置等多種附件，使用范圍廣。
完善的影像成像系統。
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
主顯微鏡可左右偏擺，適用于螺旋狀零件測量。
帶有頂針架、V形支架、分度頭、測高裝置等多種附件，使用范圍廣。
完善的影像成像系統。
測量軟件功能強大，使用方便。
工具顯微鏡分為大型工具顯微鏡和萬能工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量精度，可以滿足不同用戶的測量需求。
工具顯微鏡是一種測量用途極為廣泛的計量?jī)x器，該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。
其典型測量對象有：
各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；
螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
齒輪滾刀的導程、齒形和牙型角；
鉆?；蚩装迳峡椎奈恢枚?，鍵槽的對稱度等形位誤差；
測量范圍：200mm ×100mm
分辨率：0.0001mm
準確度：(1+L/100)μm（其中L為被測長度，單位為mm）
工作臺
方工作臺尺寸：260mm×270mm
方工作臺承放工件最大高度：140mm
工作臺承重：40kg
主顯微鏡立柱
傾斜范圍：±12°
傾斜角度分度值：30′
JX13C-電腦萬能工具顯微鏡儀器主要技術規格
| 1.測量范圍與分度值 | ||||
| （1）X,Y坐標 | （6）光學分度頭 | （選購） | ||
| 測量范圍: | X | 200毫米 | 測量范圍 | 360度 |
| Y | 100毫米 | 分度值 | 1分 | |
| 分度值(數顯讀數) | 0.0002毫米 | （7）光學定位器: | ||
| （2）瞄準顯微鏡 | 測頭直徑（實際直徑值的極限
檢定誤差不大于0.0005毫米) |
3±0.1毫米 | ||
| 升降行程 | 120毫米 | |||
| 力臂傾斜范圍 | 左右各15度 | 測量力 | 8~14克 | |
| 分度值 | 10分 | 最大測量深度 | 15毫米 | |
| 照明光闌調節范圍 | 3~φ32毫米 | （8）玻璃工作臺： | ||
| 分度值 | 1分 | 玻璃臺面尺寸 | 215X130毫米 | |
| （3）測角目鏡 | （9）頂針架： | |||
| 角度測量范圍 | 360度 | 最大夾持直徑 | 180毫米 | |
| 分度值 | 1分 | 最大夾持長度：被測件直徑
<=55毫米時 |
||
| （4）輪廓目鏡： | （選購） | 750毫米 | ||
| 角度測量范圍 | ±7度 | 被測件直徑〉55毫米時 | 600毫米 | |
| 分度值 | 10分 | （10）高頂針架： | （選購） | |
| 圓弧分劃板 |
曲率半徑R0.1~100毫米 梯形螺紋螺距t2~20毫米 |
最大夾持直徑 | 180毫米 | |
| 最大夾持長度 | 600毫米 | |||
| （5）光學分度臺: | （選購） | （11）V型架 | ||
| 測量范圍 | 360度 | 左V型架前后調節范圍 | 前后各5毫米 | |
| 分度值 | 10秒 | 右V型架高低調節范圍 | 向上15毫米 | |
| 3毫米玻璃臺面直徑 | 106毫米 | 向下3毫米 | ||
| （12）最大承載量 | 40公斤 | |||
2.JX13C-電腦萬能工具顯微鏡瞄準顯微鏡光學參數
|
物鏡放大
|
1x
|
3x
|
5x
|
|
|
總放大倍數
|
用測角或輪廓目鏡
|
10x
|
30x
|
50x
|
|
用雙像目鏡
|
15x
|
42x
|
65x
|
|
|
物方視場（毫米）
|
用測角或輪廓目鏡
|
20
|
6.5
|
4
|
|
用雙像目鏡
|
13
|
4.7
|
3
|
|
|
工作距離（毫米）
|
用測角或輪廓目鏡
|
81
|
90
|
65
|
|
用雙像目鏡
|
47
|
85
|
63
|
|
3.JX13C-電腦萬能工具顯微鏡儀器精度:
| 溫度要求: | （3）雙像目鏡 |
| （1）工作室的溫度應為20±2℃; | 合像的不穩定性 不大于0.0005毫米 |
| （2）工作室的溫度變化每小時不超過1℃ | 合像的不正確性 不大于0.001毫米 |
| （3）被測量和儀器的溫度差不超過0.5℃ | （4）光學分度頭 |
| 在滿足所規定的溫度要求的條件下，儀器有如下的保證： | 最大不準確度 不大于1分 |
| （1）X,Y坐標 | （5）光學分度臺 |
| 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度： | 最大不準確度 不大于30秒 |
| 0級：（1+L/100)um[式中L---測量長度，單位mm] | （6）光學定位器 |
| （2）測角目鏡： | 測量的不穩定性 不大于0.001毫米 |
| 測量的不準準確性 不大于0.0015毫米 | 測角角度的最大不準確度 不大于1 分 |
4.二維測量軟件:
| (1)基本測量功能 |
| 采用WINDOWS界面,所有操作均由鼠標控制,可以進行點、線、園、園弧、直線度、園度、齒輪、螺紋、凸輪等的測量。 |
| (2)計算功能 |
| 測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。 |
| (3)圖形編輯功能 |
| 可以對工件輪廓進行修改，產生新的輪廓圖。 |
| (4)打印功能 |
| 所有測量結果，計算結果以及工件輪廓圖均以文件方式保存在計算機中，可隨時調用，隨時打印。 |
| (5)CAD接口 |
| 通過CAD接口可以調用AUTO-CAD，充分利用AUTO-CAD的功能。 |
|
5.JX13C-電腦萬能工具顯微鏡儀器重量，外形尺寸 |
| 主機凈重:250kg |
| 外形尺寸:(X x Y x Z) 980 x 1020 x 640 毫米 |
